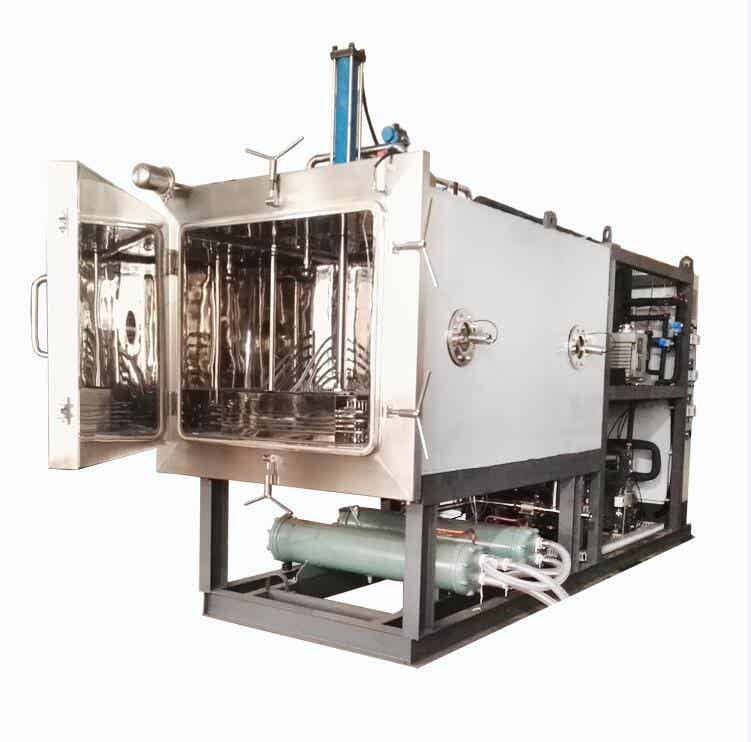

制藥型凍干機技術參數表
TF-LYO-1
General Detail 總述 | ||
Sr. No. | Description 描述 | Specifications 規(guī)格 |
1 | Mode 型號 | TF-LYO-1.CIP) |
2 | Output (approx.) 產量（大約） | 4,400 units of vials 16mm diameter 外徑16毫米凍干瓶4,400瓶 |
2,200 units of vials 22mm diameter 外徑22毫米凍干瓶2,200瓶 | ||
3 | Maximum ice capacity 最大捕冰力 | 20kg |
4 | Stoppering 壓塞 | Hydraulic stoppering 液壓壓塞 |
5 | Control 控制方式 | Microprocessor 微機處理【無菌窒增加一套扳層升降操作系統(tǒng)】 |
6 | Dimension of unit (approx.) (L × W × H) (mm) (with hydraulic cylinder) 外型尺寸（大約）（長×寬×高）（帶液壓缸） | 1,900 × 1,100 × 2,250 (Final dimension based on design) （以最終設計尺寸為準） |
7 | Weight (approx.) 重量（大約） | 1,100kg |
8 | Material Internal 材質 內部 | AISI 304L
|
9 | Temperature range 溫度范圍 | -55°C to + 80°C |
10 | Number of shelves 板層數 | 4+1(upper radiant shelf) （溫度補償板） |
11 | Dimension (L × W × T) (mm) 板層尺寸 | 600× 450 × 16 |
12 | Total usable area (sq. m) 總使用面積 | 1.08 |
13 | Spacing (mm) 板間距 | 80 |
14 | Condenser Final temperature 冷凝器極限溫度 | ≤-75°C |
15 | Final vacuum 極限真空 | ≤1×10 -2mbar |
16 | Software 軟件 | TF– 5000【可隨時免費升級】 |
17 | PLC 可編程控制器 | Omron |
18 | Computer 電腦 | 聯(lián)想 |
19 | Electricity - total electrical load 總裝機功率 | 16kW (380V, 50Hz, 3Phase, 5Wire) |
20 | Cooling water for refrigerant cooling 用于制冷系統(tǒng)的冷卻水 | 8m3/hr (1.5≤P≤2bar, T≤25°C) |
21 | Water for injection for chamber cleaning 凍干箱注射用水清洗 | 80L/min (P≥5bar, T=80°C) |
22 | Compressed air for pneumatic valves 用于氣動閥的壓縮空氣 | 40L/min (6≤P≤8bar) |
